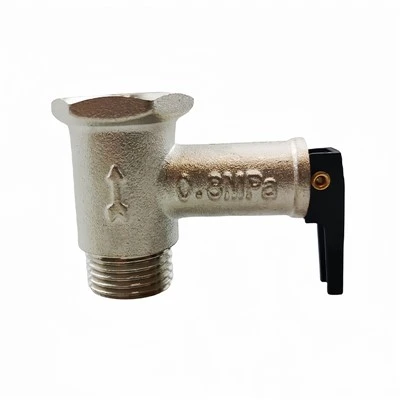

Van an toàn máy nước nóng năng lượng mặt trời

1. Van an toàn A:Bình thường đóng, và khi áp suất trong bình tăng và vượt quá áp suất mở: bình mở và cho phép nước nóng/hơi nước thoát ra từ cửa thoát an toàn (hướng A). Sau đó áp suất giảm và bình trở lại trạng thái đóng.

2. Không trả lại B:Ngăn nước trong bình thoát ra hệ thống đường ống dẫn nước vào, điều này ngăn không cho bình cạn nước và có vỏ sưởi khô làm hỏng bình nước nóng và có thể gây ra hiện tượng quá nhiệt, đồng thời làm đầy hệ thống đường ống dẫn nước vào bằng nước nóng.

GHI CHÚ:Van hồi lưu C phải mở và cho phép nước chảy từ bình nước nóng trở lại đường nước vào vàmạng lưới (hướng B), chỉ khi áp suất ở phía bình nước nóng cao hơn 1,8 đến tối đa 4 bar (khác nhau tùy thuộc vào bình chứa nước khác nhau) áp suất nước ở phía đầu vào. Mục tiêu của yêu cầu này là tránh nước liên tục chảy qua van an toàn A.

3. Mục C:Khi người dùng mở vòi nước nóng, van này sẽ mở để nước lạnh chảy vào bên trong bình chứa tương đương với nước nóng thoát ra (hướng C). Nó sẽ vẫn mở miễn là vòi nước nóng mở và đóng lại ngay lập tức khi vòi nước đóng. Nó sẽ phản ứng với các giá trị áp suất mạng thấp.
